Hörmann Zugfederpaket, Typ 1, Nr. 780

Beschreibung zu Hörmann Zugfederpaket, Typ 1, Nr. 780

Es gibt für Hörmann Sektionaltore der Baureihe 40 mit Z-Beschlag ein umfassendes Angebot an Ersatzteilen, unter anderem das Zugfederpaket Typ 1 Nr. 780. Diese Federpakete sorgen bei den betreffenden Garagentoren für einen ausreichenden Kräfteausgleich gegenüber der vom Torblatt ausgehenden Gewichtskraft.

Ohne Kraftausgleich wäre es fast unmöglich, das Sektionaltor zu bedienen, da das gesamte Gewicht des Torblatts gehalten werden müsste. Das Eigengewicht macht es relativ schwer, das Torblatt zum Öffnen hochzuziehen. Beim Schließen müsste darauf geachtet werden, das schwere Tor nicht einfach loszulassen. Es würde sonst sofort zufallen. Erst der Einbau von Federn ermöglicht ein sicheres und komfortables Handling Ihres Sektionaltors. Durch die der Gewichtskraft entgegengesetzten Federkraft lässt es sich leicht öffnen und schließen. Nun kann es z. B. zum Lüften auch teilweise geöffnet werden, ohne dass es wieder von alleine zufällt. Aufgrund dieser Vorteile, die sich durch eine Abfederung ergeben, sind alle Hörmann Sektionaltore serienmäßig mit Federn zum Kraftausgleich ausgestattet.

Tore der älteren Baureihe 20 und 30, aber auch jene der Baureihe 40 mit N-, L- oder H-Beschlag sind mit Torsionsfedern ausgestattet. Solche Torsionsfedern befinden sich dabei stets in waagerechter Position oben am Rahmen. Sektionaltore der Baureihe 40 mit Z-Beschlag verfügen dagegen über Zugfederpakete, welche seitlich vom Torblatt angebracht sind. Das hier angebotene Hörmann Zugfederpaket Typ 1 Nr. 780 passt ausschließlich zu den Toren mit Z-Beschlag, es ist nicht als Ersatz für eine defekte Hörmann Torsionsfeder verwendbar.

Lieferumfang

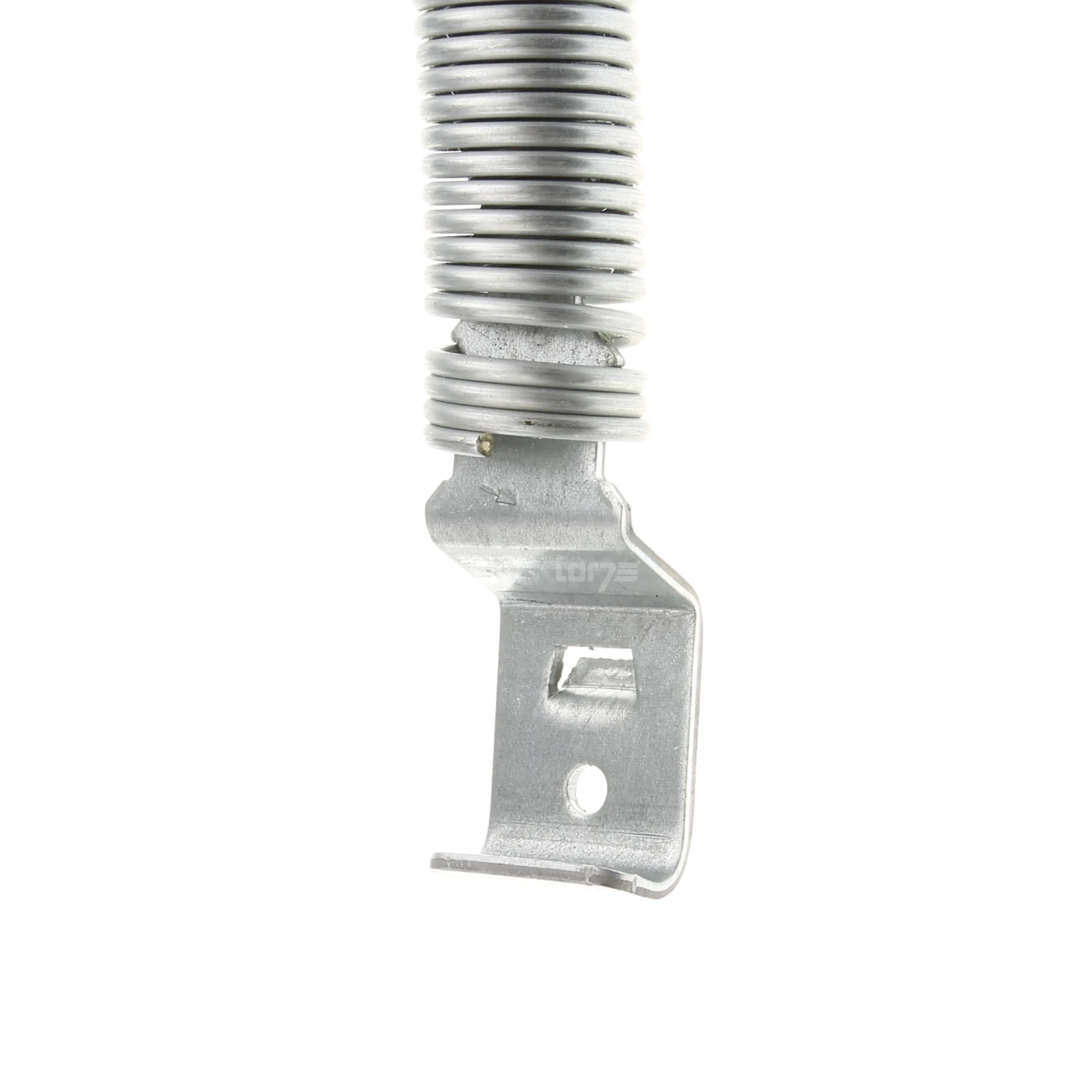

• untere Zugfederhalterung (zum Teil mit Bezeichnung 780)
• innere und äußere Zugfeder 780

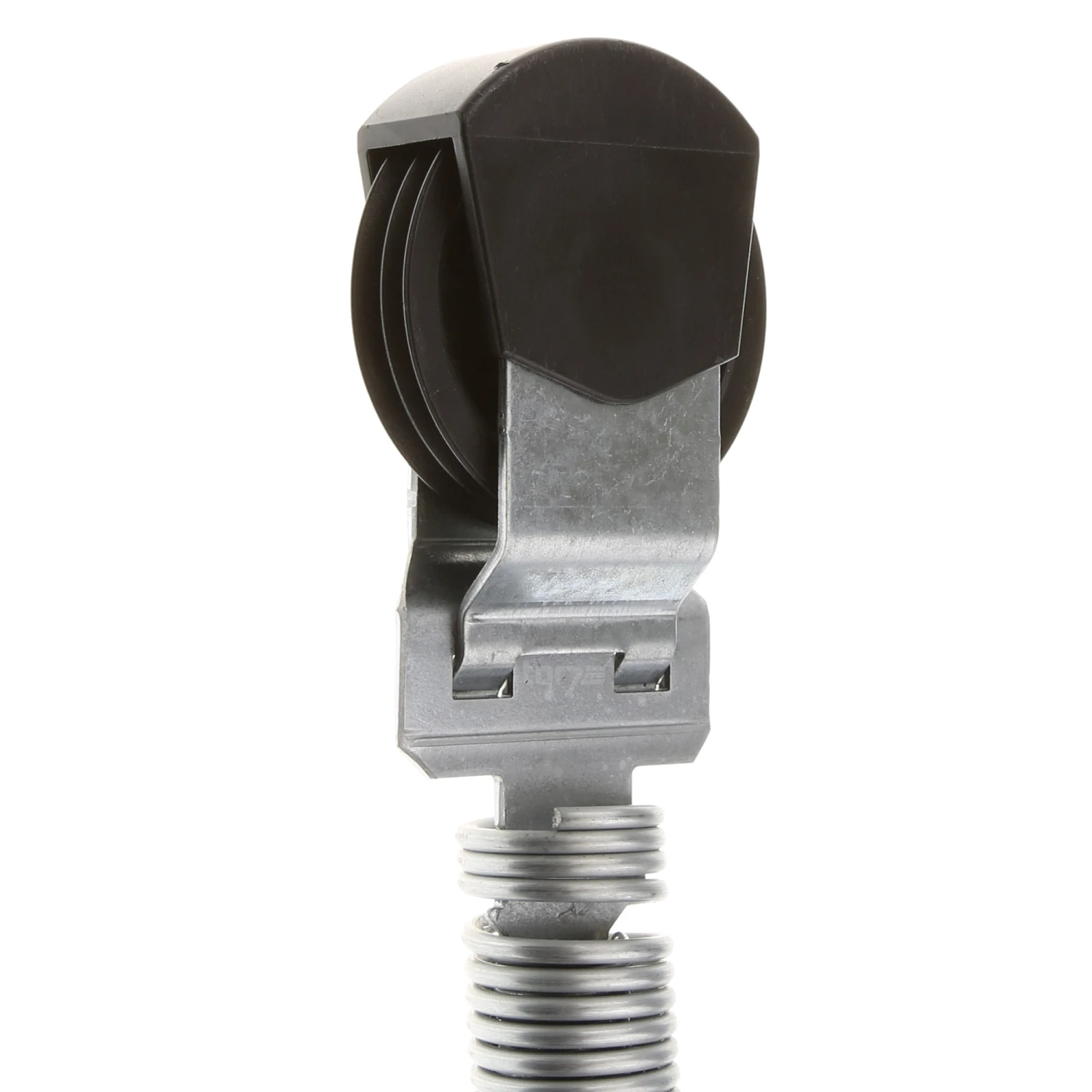

• Seilrollenhalterung mit Federkennzeichnung 780

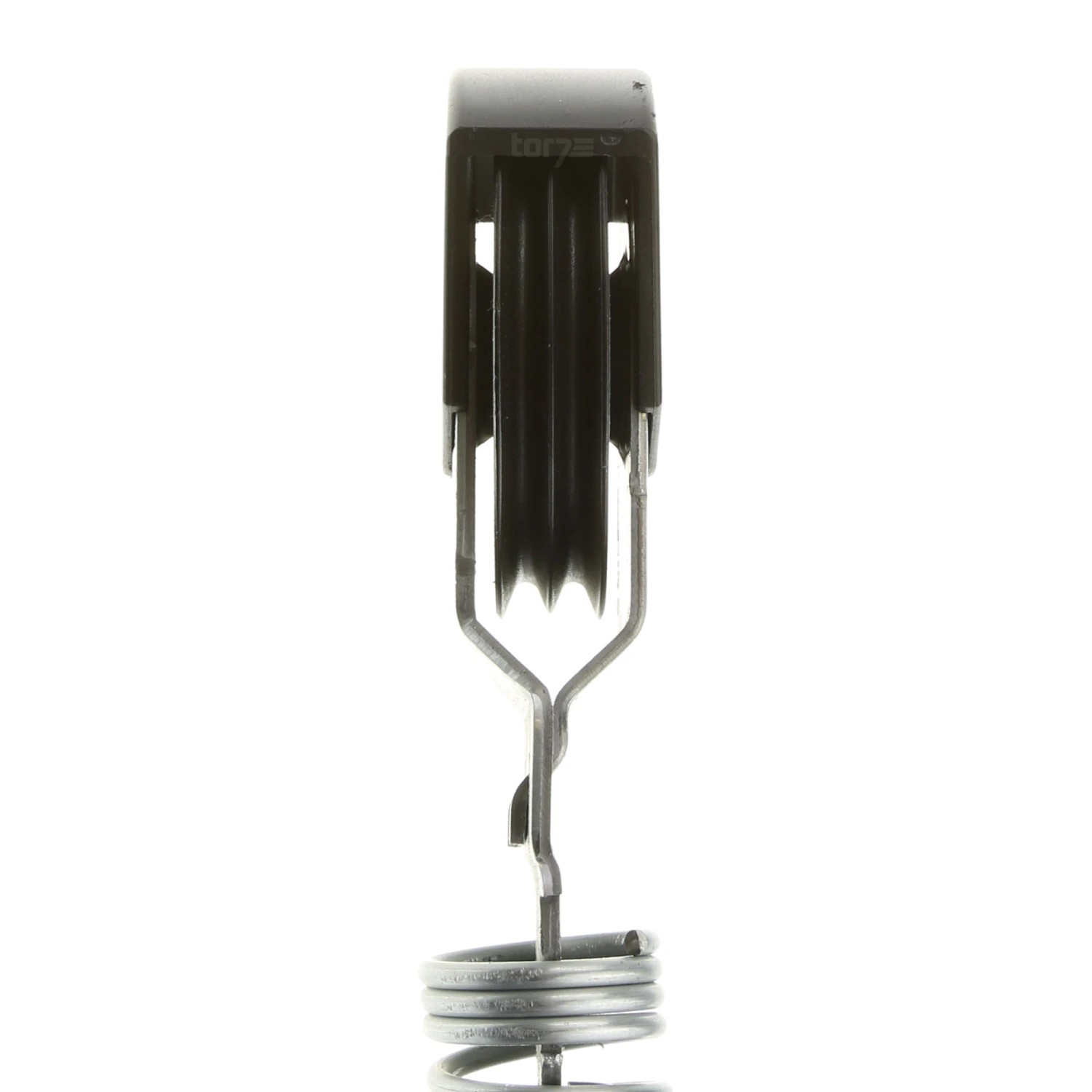

• Seilrolle
• Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Wann sollte ein Zugfederpaket ausgetauscht werden?

Sektionaltore der Firma Hörmann sind für ihren hohen Qualitätsstandard und die Langlebigkeit ihrer Bauteile, wie die Zugfederpakete, bekannt. Diese Federn sind so beschaffen, dass sie den mechanischen Beanspruchungen im Torlaufbetrieb sowie witterungsbedingten Temperaturschwankungen lange standhalten können. Allerdings handelt es sich bei Federn trotzdem um Verschleißteile, die nach einigen Jahren ausfallen können. Bricht eine Zugfeder, so muss das gesamte Zugfederpaket möglichst zeitnah ersetzt werden.

Bei Baureihe 40 Sektionaltoren mit Z-Beschlag ist zu beachten, dass die vorhandenen Zugfedern mit ihrer Federkraft genau auf das Gewicht des Torblatts abgestimmt sind. Die Zugfederpakete auf der linken und rechten Seite sind identisch. Es ist wichtig, ein defektes Federpaket gegen ein baugleiches Ersatzteil auszutauschen. Zur Erkennung, um welche Variante es sich handelt, sind Hörmann Federpakete nummeriert und in die Typen 1 und 2 eingeteilt.

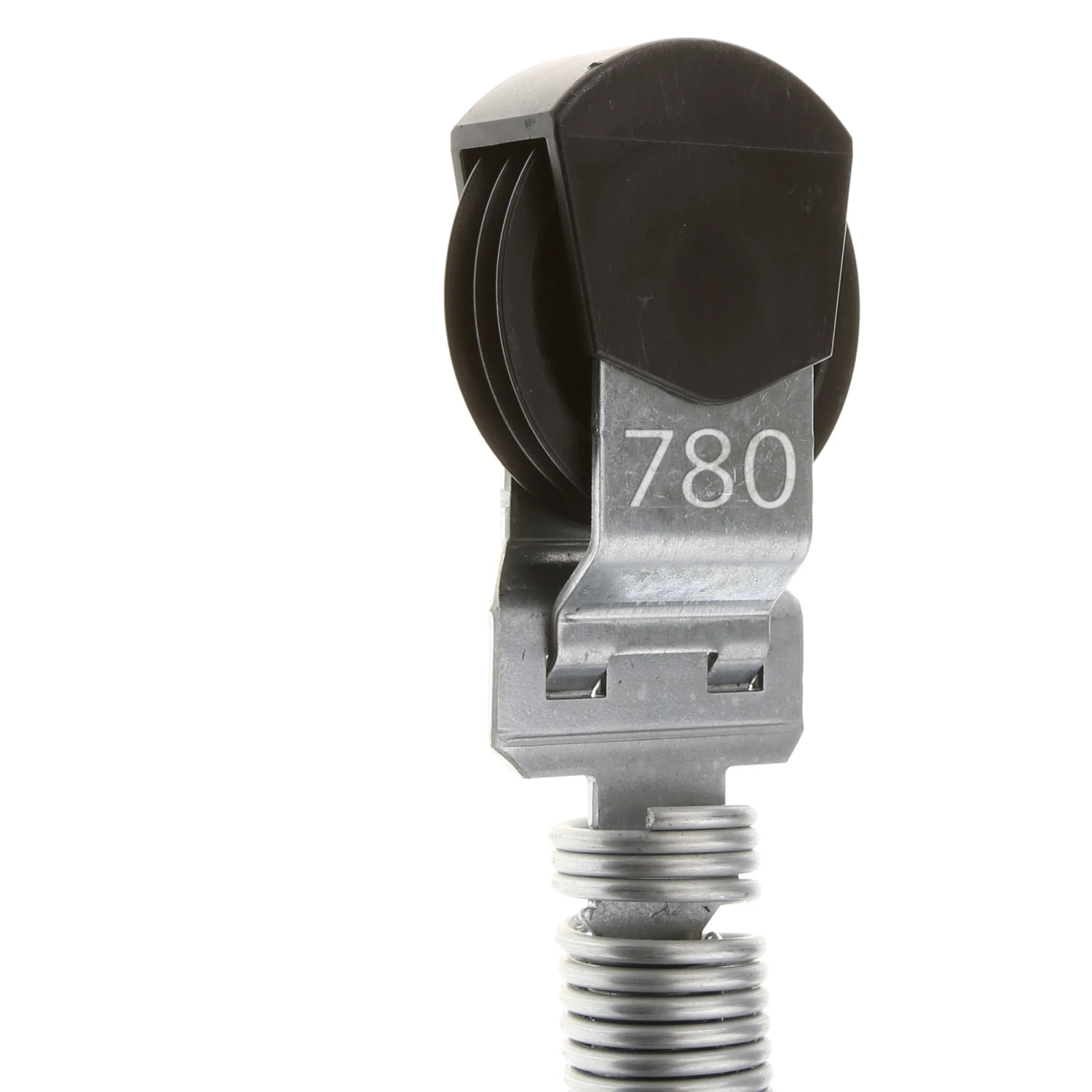

Die eingravierte Nummerierung steht für eine bestimmte vom Paket ausgehende Federkraft. Sie finden diese Nummer oben an der Seilrollenhalterung. Der Typ gibt an, aus wie vielen Federsträngen ein solches Federpaket besteht. Zugfederpakete vom Typ 1 bestehen hierbei aus einem, die des Typs 2 aus zwei solcher Stränge. Damit das hier angebotene Zugfederpaket Typ 1 Nr. 780 zu Ihrem Garagentor passt, sollte Ihr defektes Bauteil aus nur einem Federstrang (Typ1) bestehen und die Nummer 780 tragen. Bei defekten Zugfederpaketen empfiehlt Ihr Tor7-Team grundsätzlich, gleich beide Pakete zu ersetzen. Denn beide Federpakete waren während ihrer Lebensdauer den gleichen Belastungen ausgesetzt, sodass es sehr wahrscheinlich ist, dass auch das Zweite demnächst bricht. Für den beidseitigen Austausch müssen Sie lediglich dasselbe Zugfederpaket gleich zweimal bestellen.

Empfohlenes Zubehör

• Hörmann Sechskant-Blechschraube, mit Sperrzahn, A 6,5 x 16 mm, Dacromet 500, Artikelnummer 3095152

Technische Daten

• Zugfederpaket Typ 1 Nr. 780 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
• Länge: 986 mm
• Durchmesser: 65 mm
• Gewicht in kg: 1,955

EAN: 4042533408515
