Hörmann Universaladapterplatine UAP 1 HCP

Beschreibung zu Hörmann Universaladapterplatine UAP 1 HCP

Mit Hilfe der Universaladapterplatine UAP 1 HCP ist es möglich, fast jedes Gerät oder System mit einem HCP2-fähigen Hörmann Torantrieb zu verbinden und die Torendlagen des automatisierten Garagen- oder Hoftores abzufragen. Auf der anderen Seite können Schaltbefehle eines externen Gerätes, wie etwa dem Schaltaktor eines Smarthome-Systems, an den Antrieb übertragen werden.

Lieferumfang

• 1 x Hörmann Universaladapterplatine UAP 1 HCP
• wetter- und staubfestes Schutzgehäuse (Schutzart IP 65)

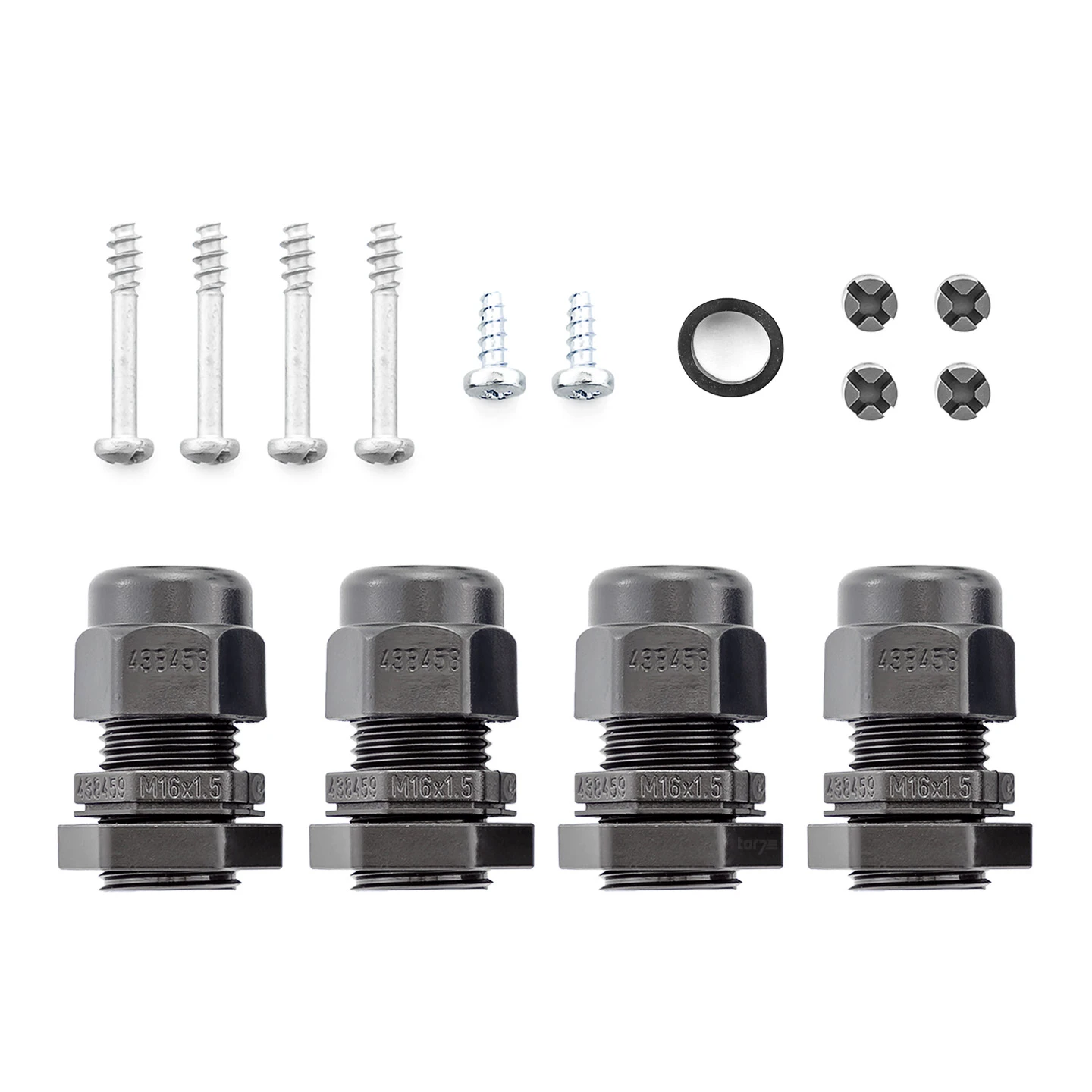

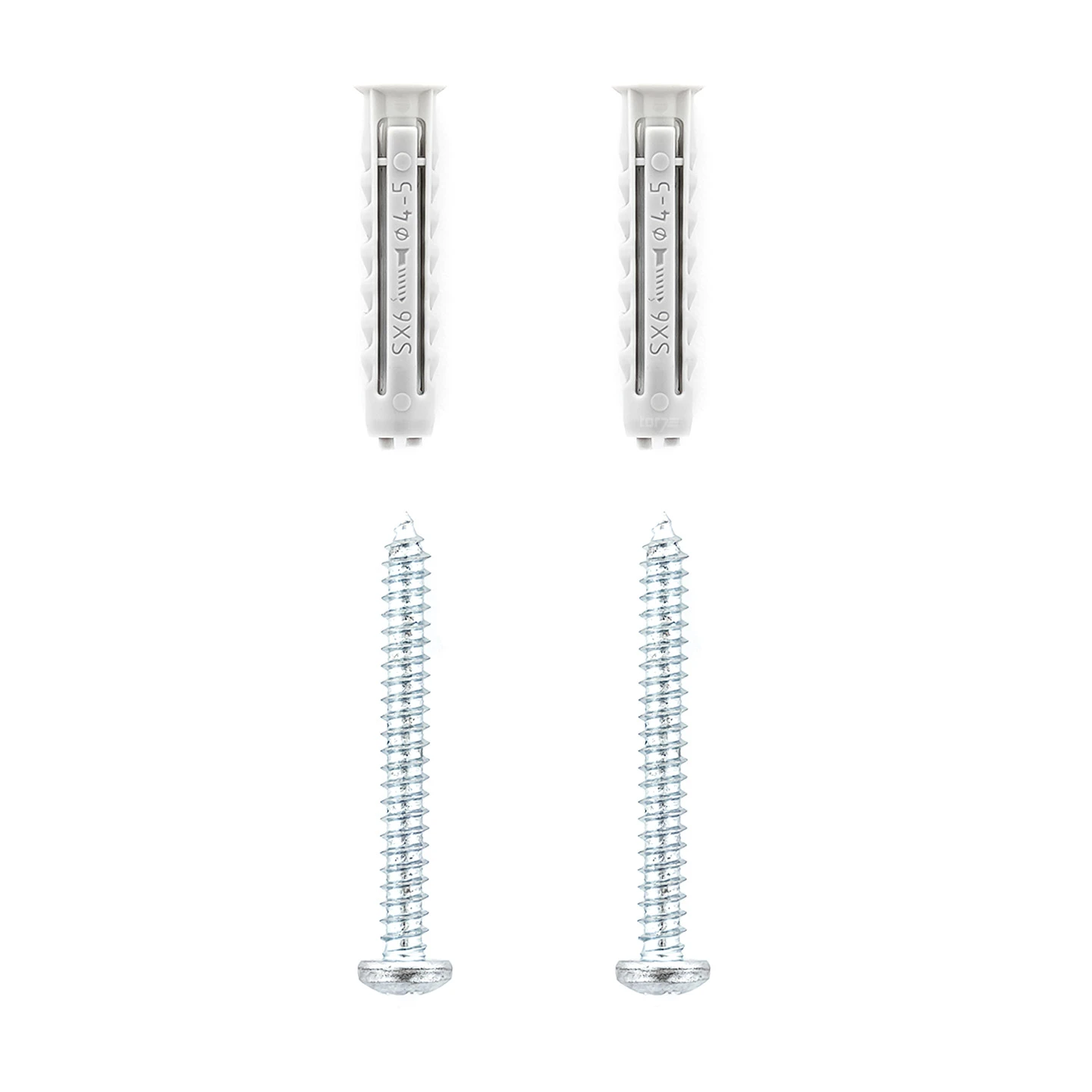

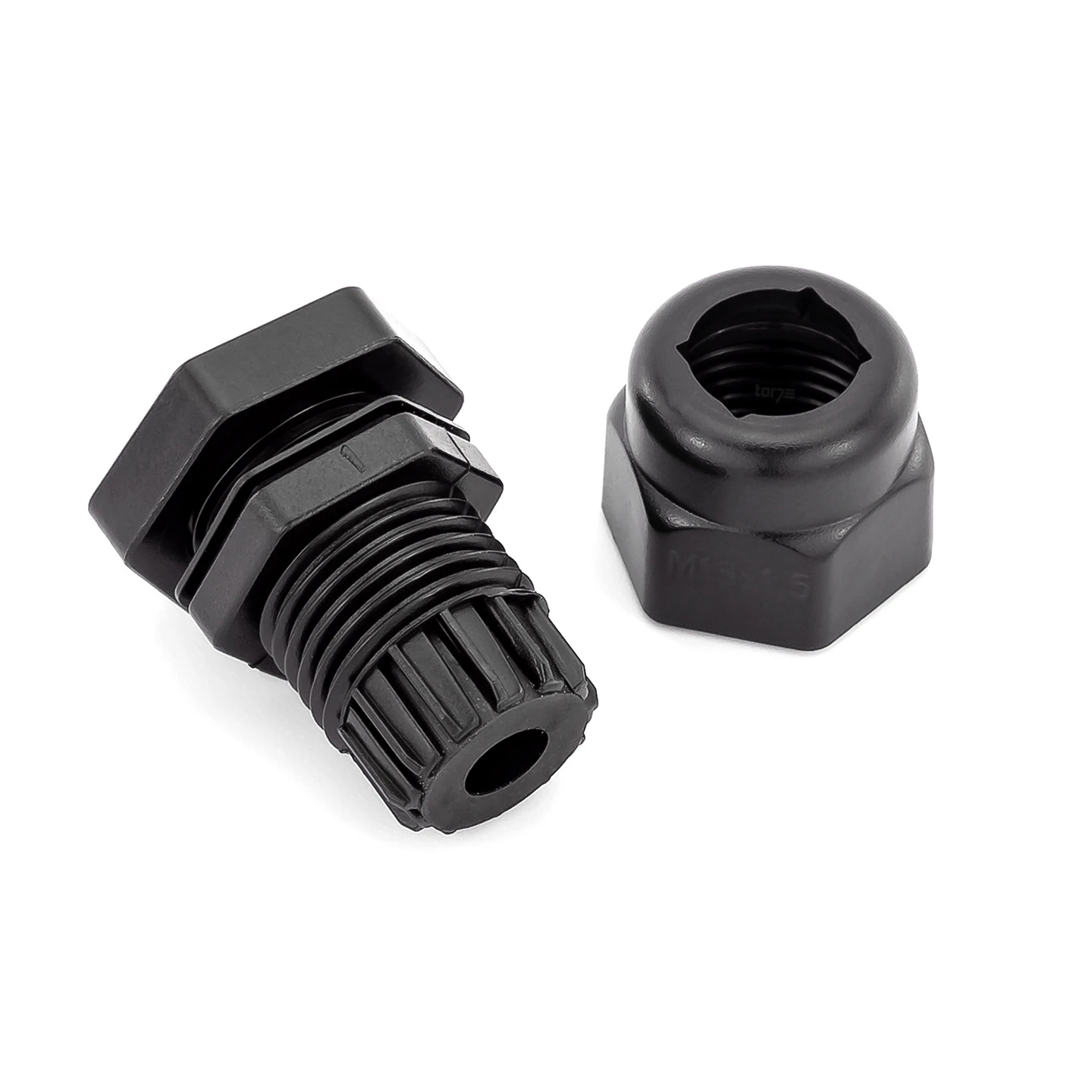

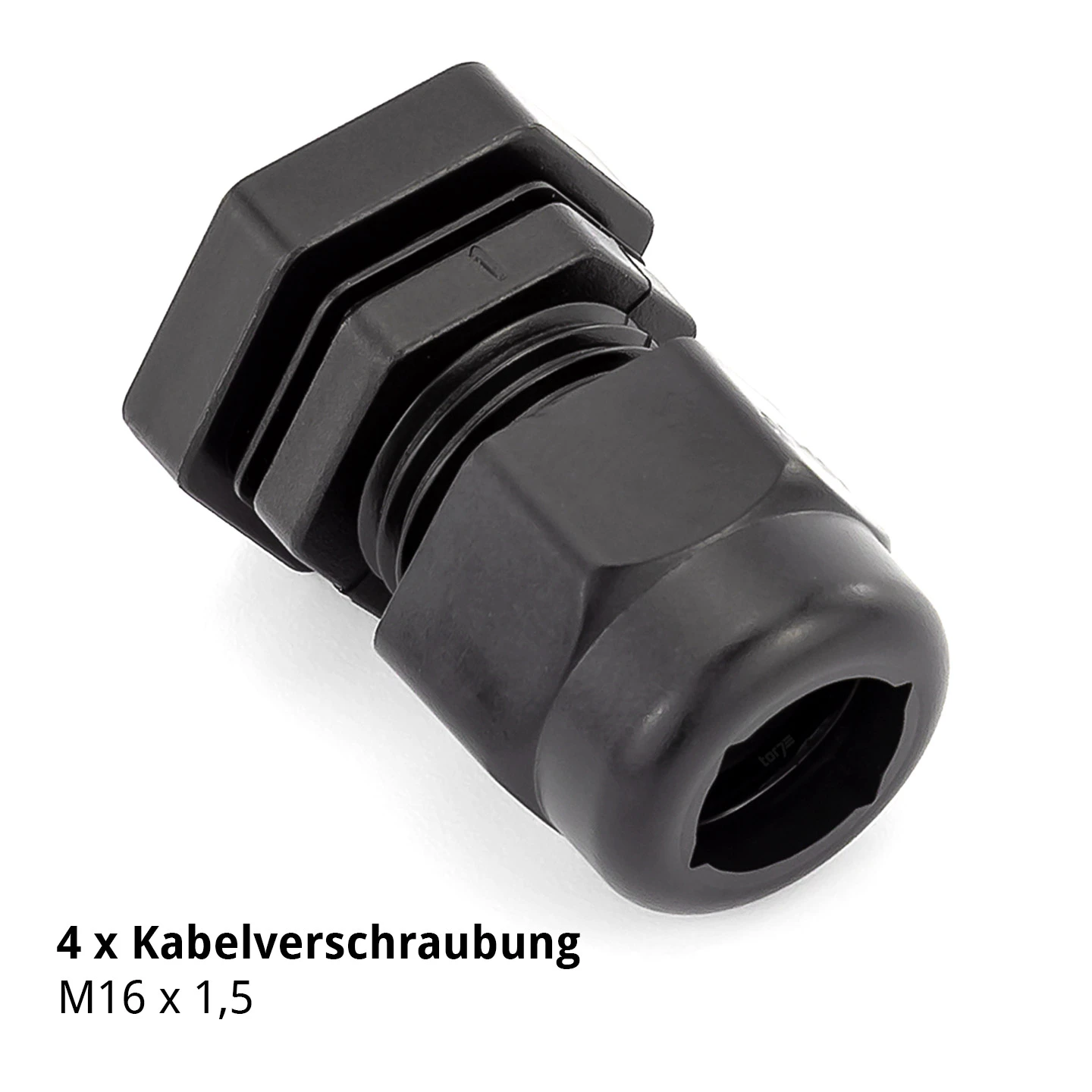

• Befestigungs- und Montagematerial
• 2 m Systemleitung
• Schaltplan

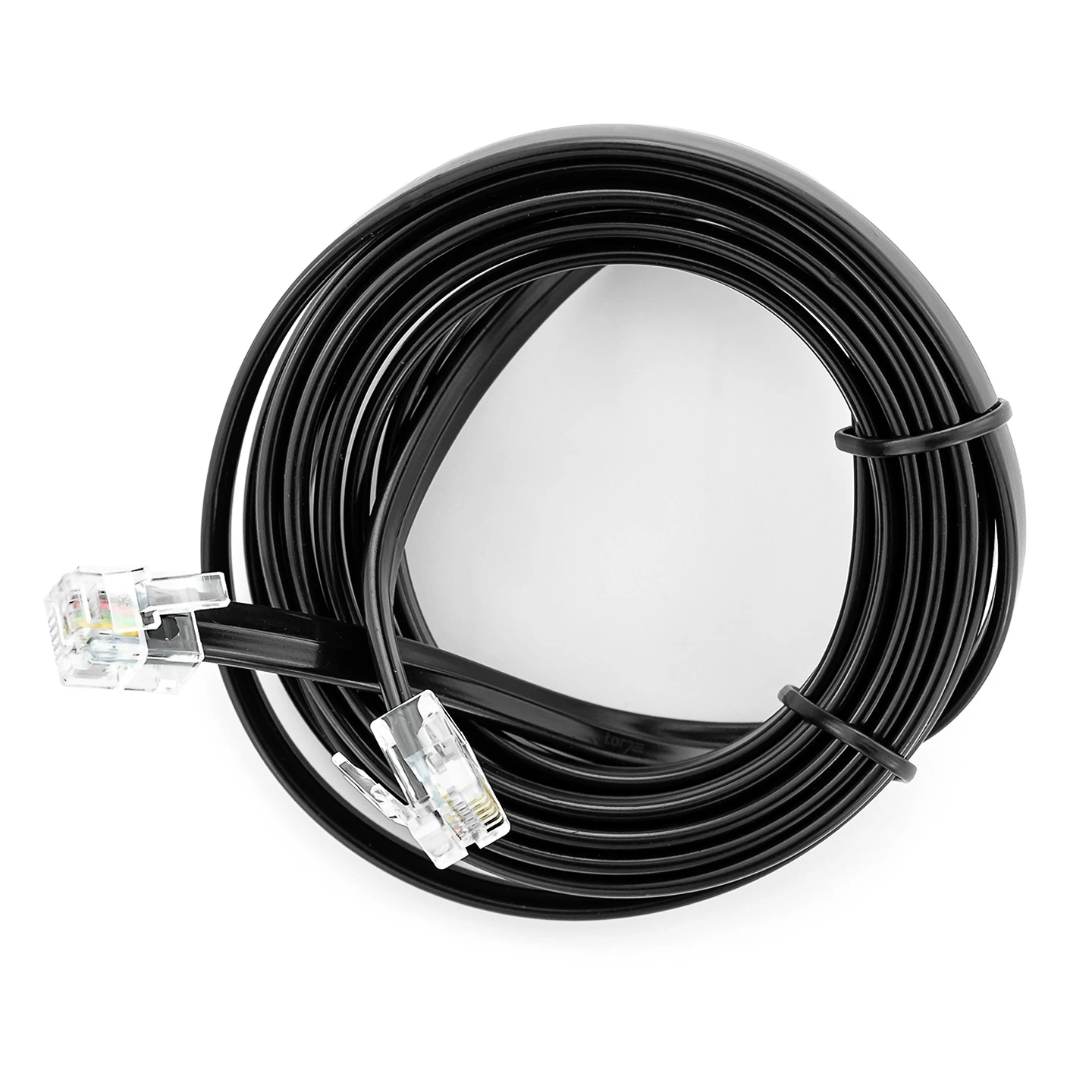

Die 6-adrige Sytemleitung ist als Ersatzteil in unterschiedlichen Längen verfügbar: Hörmann Systemleitung mit Systemsteckern, 6-adrig. Die UAP 1 HCP ermöglicht die Richtungswahl (Tor-Auf, Tor-Zu und Stopp) über ein externes Eingabegerät sowie die direkte Ansteuerung der Antriebsbeleuchtung, der Teilöffnungsposition und der Lüftungsposition. Damit bietet die Universaladapterplatine bezüglich der möglichen Eingabebefehle einen Funktionsumfang, der ansonsten nur durch einen Handsender geboten wird. Auch Smarthomesysteme wie zum Beispiel Loxone, die nicht selber von Hörmann unterstützt werden, können dank der UAP 1 HCP mit dem Hörmann Torantrieb verbunden werden. Zusätzlich ist es mit der Adapterplatine möglich, externe Verbraucher, wie zum Beispiel eine Warnleuchte oder die Garagenbeleuchtung, über den Torantrieb zu steuern. Solche externen Geräte können auch abhängig von der Torposition geschaltet werden. Eine Signalleuchte kann zum Beispiel so angeschlossen werden, dass sie immer bei der Torposition Tor-auf leuchtet.

Bitte beachten Sie: Die UAP 1 HCP ist nur mit Torantrieben der Serie 4 kompatibel. Derzeit verfügen ausschließlich die aktuellen Hörmann Garagentorantriebe der Serie 4 über die benötigte HCP2-Bus-Schnittstelle. Für alle älteren Torantriebe mit Bus-Anschluss (HCP1) gibt es die UAP 1, welche ebenfalls hier im tor7-Shop erhältlich ist.

Kompatible Torantriebe (mit HCP2-Bus-Steckplatz)

• SupraMatic E/P Serie 4
• ProMatic Serie 4

Technische Merkmale und Funktionsweise

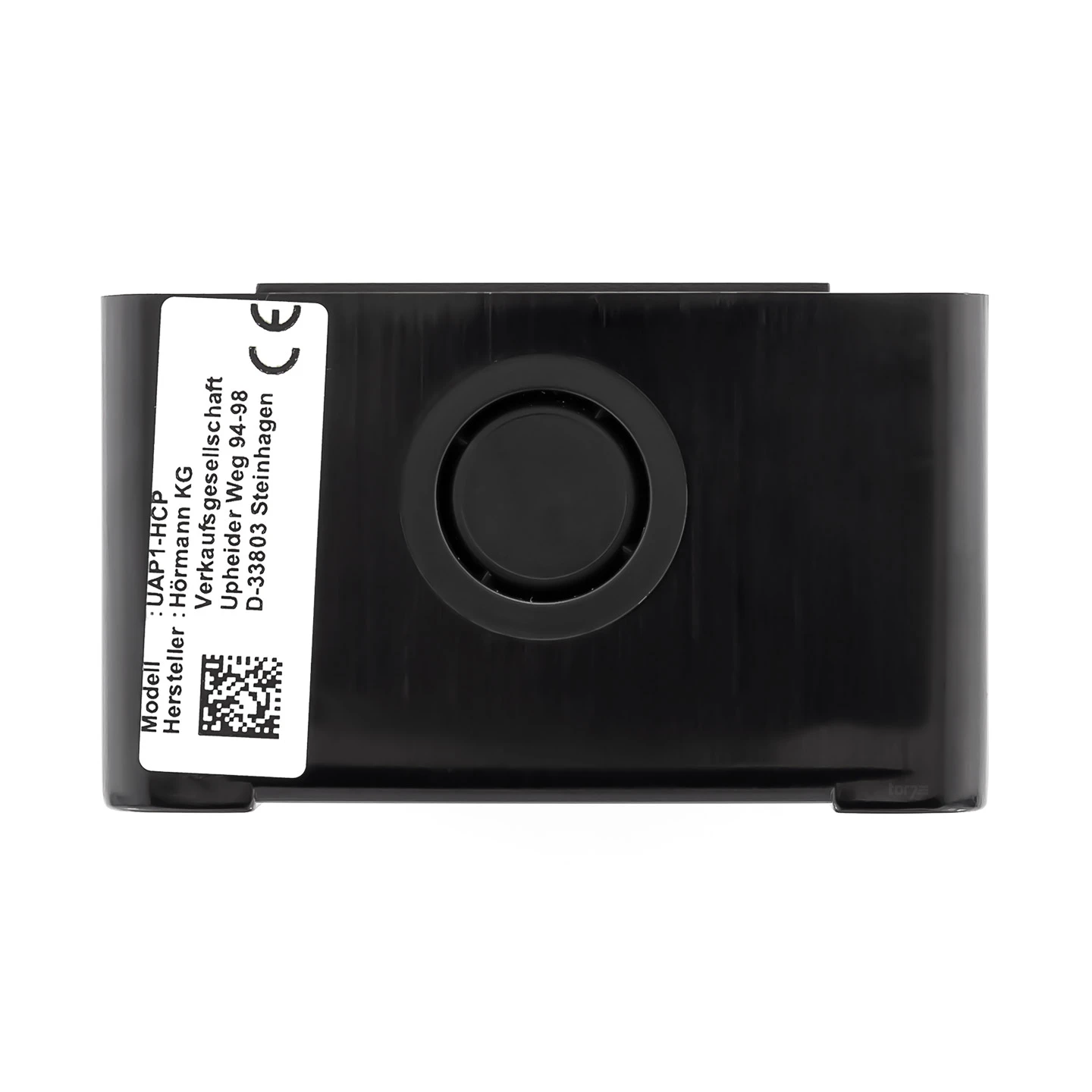

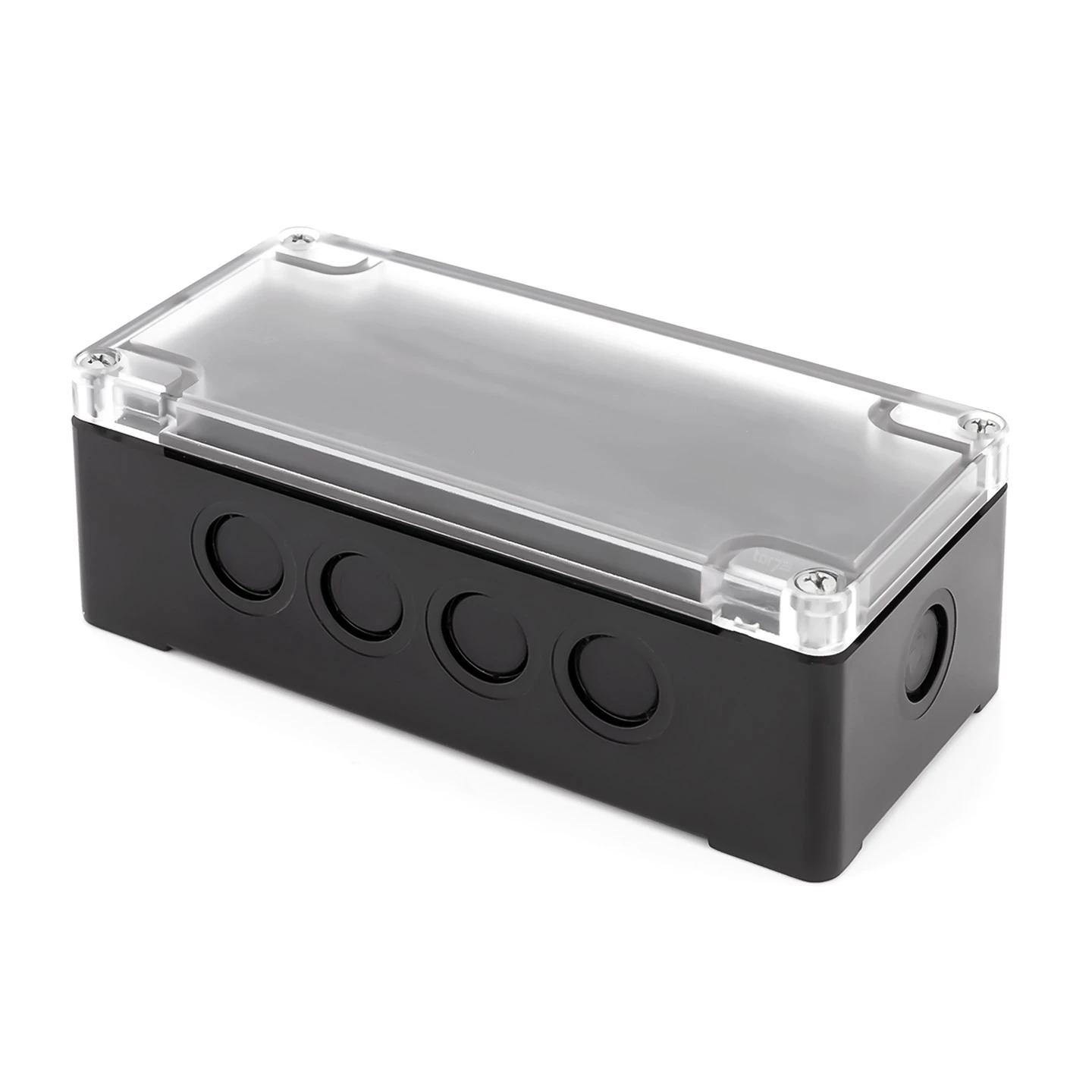

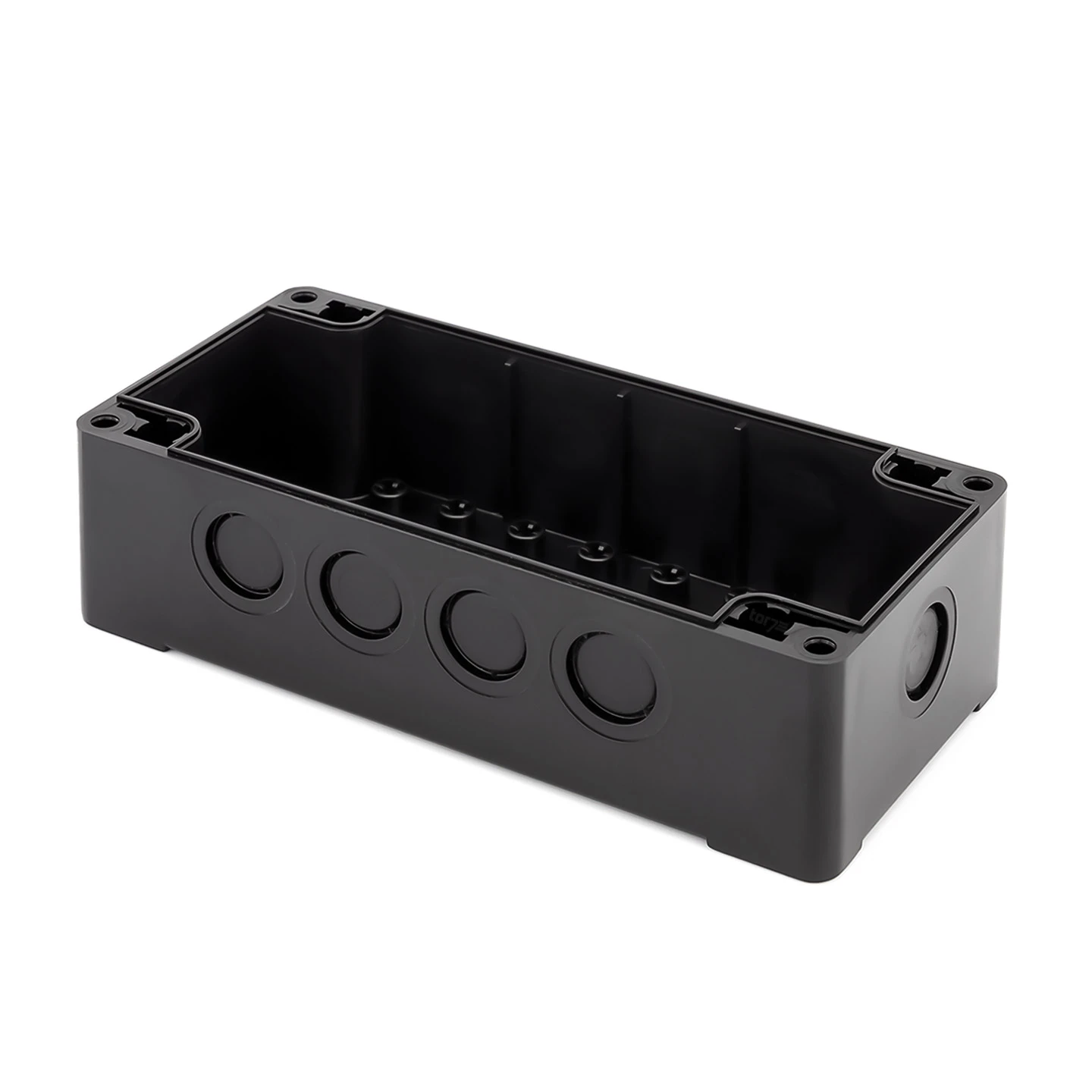

Die UAP 1 HCP wird mit einem regenwasser- und staubdichten Gehäuse ausgeliefert, das der Schutzart IP 65 entspricht. Mit diesem Gehäuse kann die Adapterplatine auch im Außenbereich betrieben werden. Dafür muss jedoch das Gehäuse stets verschlossen gehalten werden.

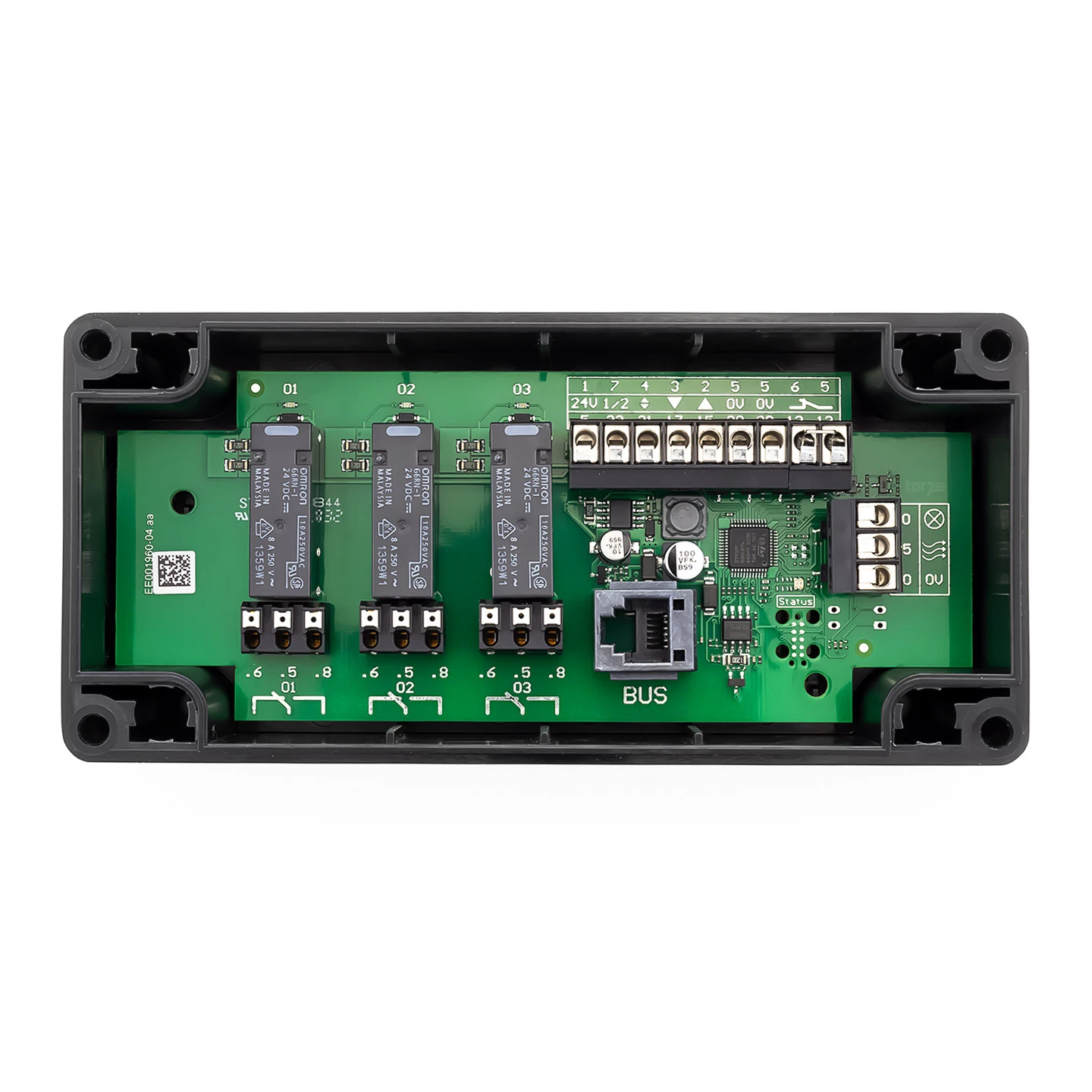

Die UAP 1 HCP verfügt über sechs Eingänge mit den Funktionen Tor-Auf, Tor-Zu, Teilöffnung, Lüftungsposition, Antriebsbeleuchtung und Stopp. Die Ansteuerung muss über potentialfreie Schließerkontakte erfolgen. Auf keinen Fall darf auf diese Steuereingänge eine Spannung angelegt werden. Alle Geräte, die diese Bedingungen erfüllen, können verwendet werden.

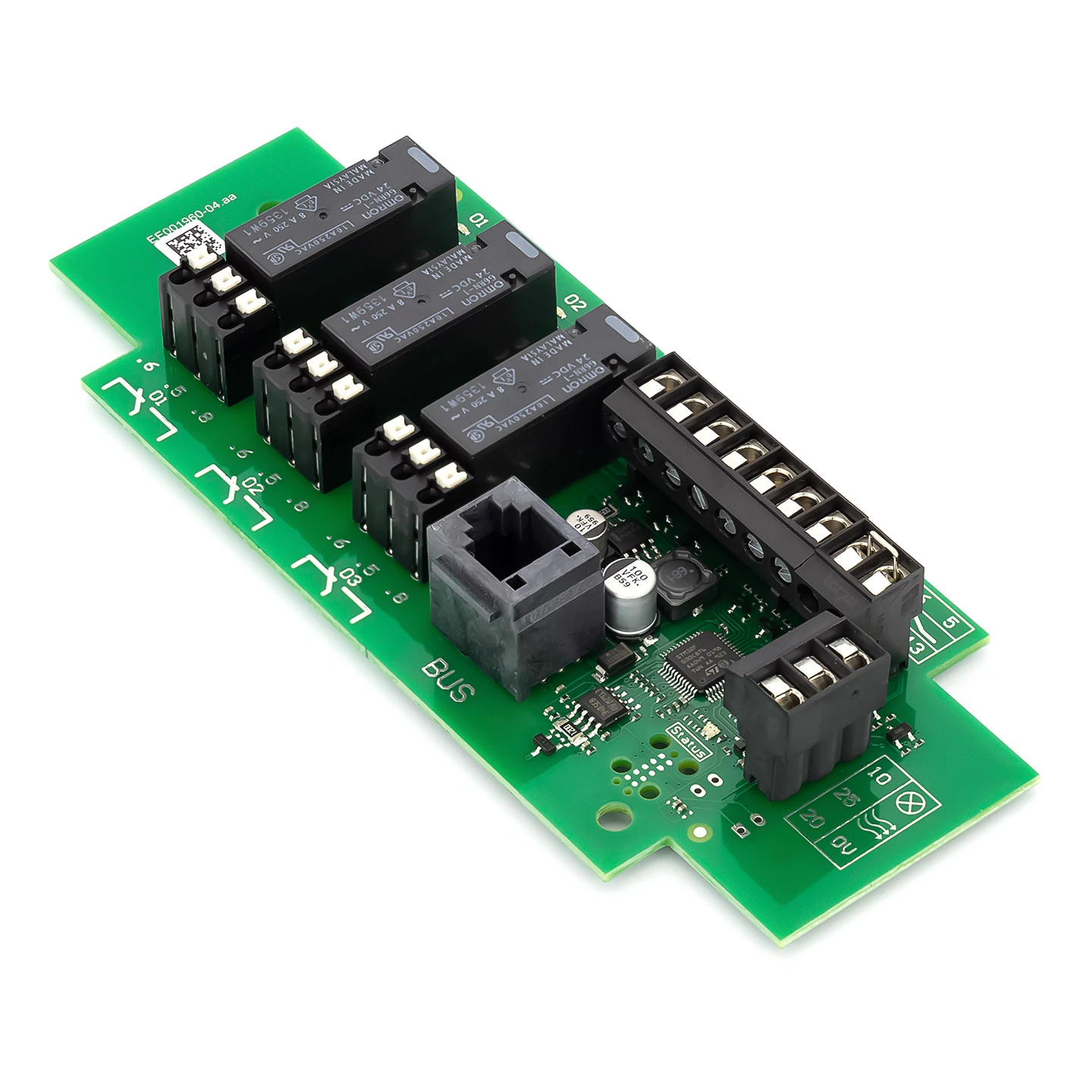

Zusätzlich verfügt die UAP 1 HCP über drei potentialfreie Ausgänge, welche über Schaltrelais gesteuert werden. Die Ausgänge 1 und 2 sind mit den Torendlagen Tor-Auf und Tor-Zu verknüpft, sie werden jeweils bei den entsprechenden Endlagen geschaltet. Der Ausgang 3 ist ein frei programmierbares Optionsrelais, das für die Steuerung eines externen Verbrauchers genutzt werden kann. Da es sich bei allen drei Ausgängen um potentialfreie Schaltrelais handelt, können mit diesen auch Verbraucher mit Netzanschluss gesteuert werden. Die maximale Schaltleistung beträgt an diesen Ausgängen 30 V DC / 2,5 A (ohmsche Last) und 250 V AC / 500 W (ohmsche Last).

Bitte beachten Sie: Anschlüsse am Netzstrom dürfen nur von ausgebildeten Elektrikern vorgenommen werden, da bei unsachgemäßen Arbeiten die Gefahr eines lebensbedrohlichen Stromschlags besteht.

Technische Daten

• für Richtungswahl (Auf/Stopp/Zu) über externe Bedienelemente und/oder zur Ansteuerung der Antriebsbeleuchtung, Teilöffnungsposition und Lüftungsposition
• zusätzliche potentialfreie Wechsler-Kontakte für Endlagenmeldung Auf/Zu sowie ein Optionsrelais
• Schutzart: IP 65
• Temperaturbereich: -20 °C bis +60 °C
• Schaltleistung max: 30 V DC / 2,5 A (ohmsche Last); 250 V AC / 500 W (ohmsche Last)
• Maße (B x H x T): 110 x 70 x 55 mm

EAN: 4005954147234
