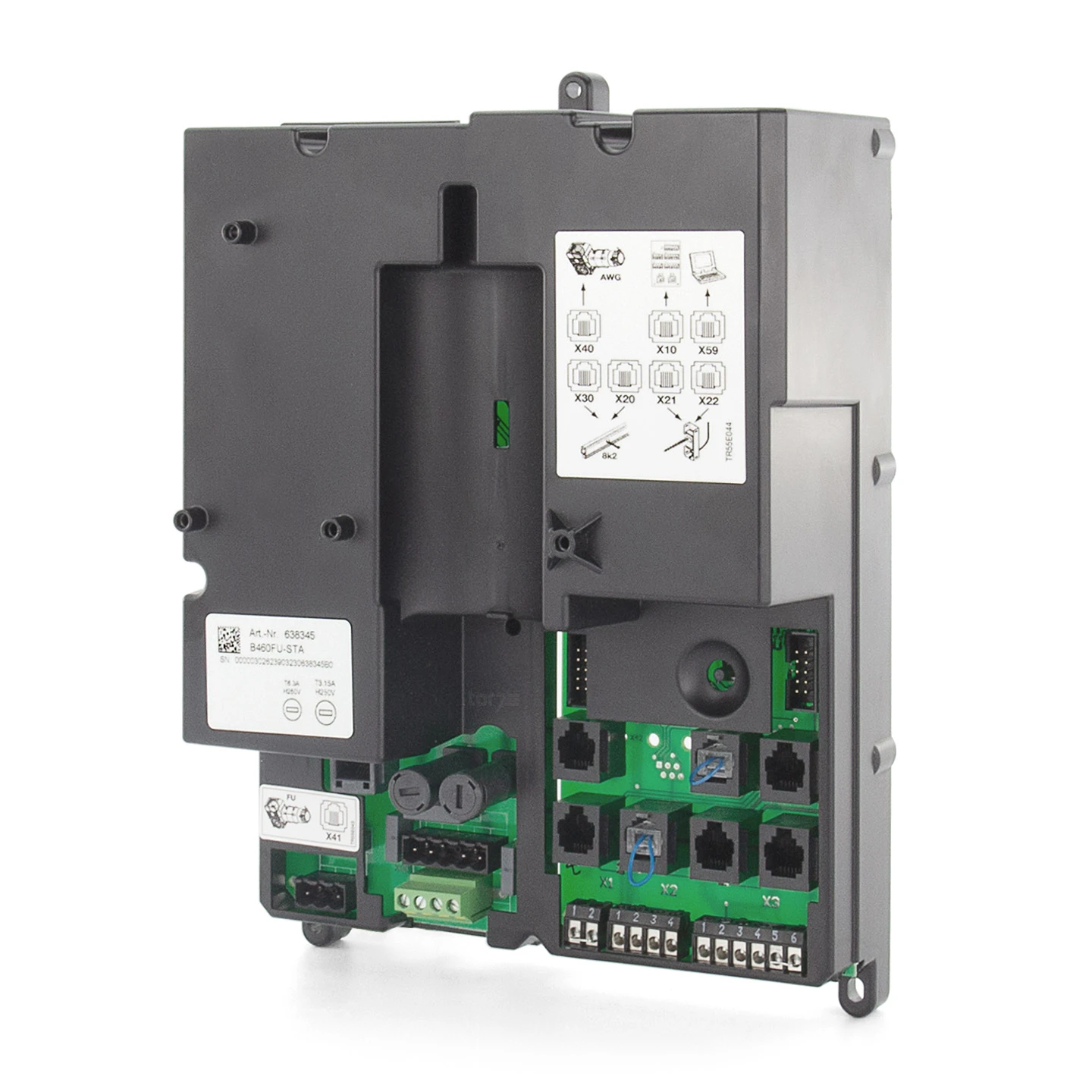

Hörmann Steuerungseinheit B460 FU – STA

Beschreibung zu Hörmann Steuerungseinheit B460 FU – STA

Bei der Steuerungseinheit B460 FU – STA handelt es sich um die eigentliche Steuerungsplatine des Hörmann STA 400 Industrie-Schiebetorantriebs, die hier ohne Gehäuse, Gehäusedeckel und Hauptschalter ausgeliefert wird. Die Platine dient hauptsächlich zur Befehlsverarbeitung und zum Anschluss von Eingabe- sowie Sicherheitszubehör. Das hier erhältliche Ersatzteil wird vor allem für den Austausch bei Verlust oder Beschädigung der ursprünglich mitgelieferten Steuereinheit angeboten.

Lieferumfang

• 1 x Hörmann Steuerungseinheit B460 FU – STA

Der Hörmann Industrie-Schiebetorantrieb STA 400 wird meist zusammen mit der zugehörigen Industrietor-Steuerung B460 FU STA angeboten. Die Steuerung besteht aus einem separaten Gehäuse, einem Gehäusedeckel mit Folientastatur sowie der eigentlichen Steuerungseinheit. Oft wird auch noch der ebenfalls im Deckel befindliche Hauptschalter mitgeliefert und bei manchen Antrieben ist zudem ein Zusatzgehäuse für weiteres Zubehör vorhanden.

Die eigentliche Schaltzentrale des Antriebs ist jedoch immer die Steuerungseinheit, welche die über Zubehör eingehenden Befehle verarbeitet und entsprechend Aktionen des Antriebs veranlasst. Daneben dient sie aber auch als Eingang für den Stromanschluss (an Anschluss X90), von wo aus der Strom an den Motor weiterverteilt wird (Motoranschlussleitung über Steckplatz X91). Zusätzlich beherbergt die Steuerungsplatine eine Vielzahl von Steckleisten und Systembuchsen, die zum Anschluss von Zubehör dienen.

So sind die beiden Systembuchsen X40 (Torpositionsgeber) und X41 (Frequenzumrichtersteuerung) für die Steuerung des Antriebsmotors vorgesehen. Funkempfänger, aber auch externe Taster werden in der Regel über die Steckleisten X2 und X3 angeschlossen. Die im Deckel des Steuerungsgehäuses vorhandene Folientastatur lässt sich an den Steckplatz X50 einstecken. Zudem sind Steckplätze für Sicherheitseinrichtungen wie Lichtschranken (an X20 u. X21) sowie Schließkantensicherungen (an X20, X30) vorhanden. Daneben gibt es die Anschlüsse X10 und X51, welche für Erweiterungsplatinen verwendet werden können. Ein weiterer Systemsteckplatz X59 ist als Diagnoseschnittstelle ausgelegt, über welchen sich eine Verbindung mit entsprechenden Endgeräten herstellen lässt.

Steuerungseinheit B460 FU – STA als Ersatzteil

Der Lieferumfang eines Schiebetorantriebs STA 400 umfasst auch eine komplette Hörmann Steuerung B460 FU – STA im Gehäuse mit Hauptschalter. Die zugehörige Steuerungseinheit ist bereits in dieser verbaut. Somit wird die hier erhältliche Steuerungseinheit B460 FU – STA nur als Ersatzteil angeboten, für den Fall das die beiliegende Einheit ausfällt. Nach dem Austausch, der auch eine erneute Inbetriebnahme und Programmierung erfordert, kann der Schiebetorantrieb STA 400 problemlos weiterbetrieben werden.

Für den Betrieb des Torantriebs STA 400 ist eine funktionierende Steuerungseinheit zwingend erforderlich. Diese kann daher nicht durch eine andere Steuerung wie das hier angebotene Ersatzteil ersetzt werden. Somit sind auch andere Industrietor-Steuerungen aus der 460er-Reihe nicht zum Schiebetorantrieb kompatibel. Dies gilt allerdings auch umgekehrt. Das hier erhältliche Ersatzteil funktioniert nur beim STA-Antrieb, jedoch nicht an anderen Industrietorantrieben, somit auch nicht beim Wellenantrieb WA 400 oder beim Industrieantrieb ITO 400.

Die Steuerungseinheit B460 FU – STA ist auch nur für den Antrieb STA 400 und nicht für andere Modelle der STA-Reihe geeignet. Für die Antriebe STA 60, STA 90, STA 180 u. STA 220 wurden andere Steuerungseinheiten oder Steuerplatinen eingesetzt, die zwingend mit denselben Bauteilen ersetzt werden müssten. Dasselbe gilt für die Schiebetorantriebe der LineaMatic-Reihe, deren Steuerungen zum Teil auch über eingebaute Funkempfänger verfügen. Suchen Sie eine Steuerplatine für einen LineaMatic-Antrieb, so sind diese ebenfalls hier im Shop erhältlich.

Bitte beachten Sie, dass es sich bei dem hier erhältlichen Ersatzteil nur um die Steuerungseinheit ohne Gehäuse, Hauptschalter und Gehäusedeckel handelt. Entsprechende Bauteile sollten bei einem Austausch noch vorhanden und funktionabel sein. Sind auch diese Teile beschädigt oder defekt, so muss die alte Antriebssteuerung komplett durch die Hörmann Hörmann Steuerung B460 FU – STA im Gehäuse mit Hauptschalter ersetzt werden.

EAN: 4042533345483
